Die Aufgabenstellung
Spezielle Trocknungsbehälter zur Trocknung von Getreide oder Holzhackschnitzeln. Das System wurde im Auftrag von Firma Lachmayr GmbH, Schöffelding gebaut und läuft in gleicher Form seit langem zur besten Zufriedenheit.
Die Lösung
Grundaufbau:
Abrollbehälter, Typ AB 39 S/7,
Inhalt ca 38,6 cbm
Innenmasse: lxbxh=7000×23 50×2350 mm
Hakensystem nach DIN 30722
Rückseite mit Flügeltüren oder Pendelklappe
Materialstärken: Boden 5 mm, Wände 3 mm
Bodenspanten 90/50/4, Wandspanten 80/50/4
Spantenabstand 750 mm, Randprofil Rundrohr ø89×6,3 mm
Zusätzliche Aufbauten:

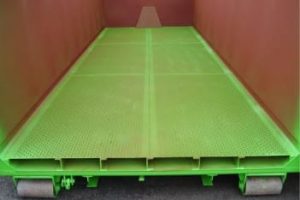

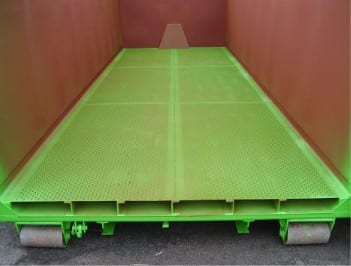

Doppelter Boden zum Trocknen für Getreide und Holzhackschnitzel aus Schlitzbrückenblech 3 mm, Schlitzbrückenöffnung 2,5 mm +/- 0,3

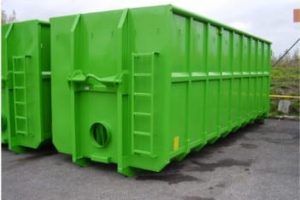

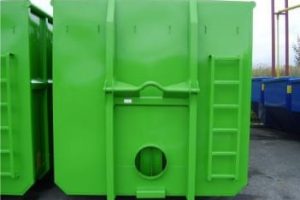

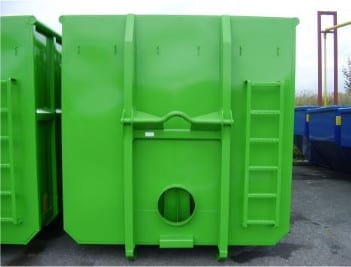

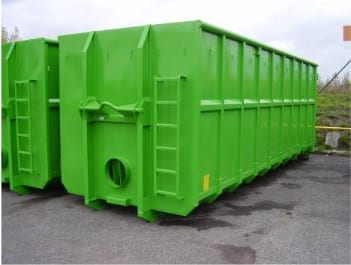

Der an der Stirnseite angebrachte Rohrstutzen zur Warmluftzuführung wird individuell gestaltet.Für eine optimale Luftverteilung ist an der Vorderseite innen ein Verteilerkasten für 6 Luftkanäle angebracht.
